欧版磨粉机

2018-1-26 11:30:51 分类:

【进料粒度】1-40mm

【生产能力】3.5-25t/h

【适用物料】

石灰石,方解石 ,大理石,滑石,重晶石,石膏、石灰、重钙、凹凸棒土、白云石,煤,长石,石英,石墨,煤矸石,萤石,矿渣,水泥熟料,铝矾土,高岭土,水泥(生熟料)、活性炭,石油焦,粉煤灰,氧化铁红等。



【应用领域】

它主要适宜破碎抗压强度不高于320MPa(兆帕)的各种软硬矿石。

【产品优势】
1、生产成本低,性能高
OBM系列欧式磨粉机采用锥齿轮整体传动技术,结构更加紧凑,安装调节更方便快捷,效率大大增加。OBM系列欧式磨粉机采用内部油泵,无需另外增加油泵或润滑站,就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。
2、稳定性好,可靠性高
OBM系列欧式磨粉机所采用风道为曲面型风道,切向气流进口顺滑,阻力小,内部出口方向有利于物料的分散,不容易堵料。OBM系列欧式磨粉机铲刀,刃部采用高耐磨合金材料,使用寿命长,更换时只需更换刀刃部分,提高了材料利用率。
3、产品粒度组成好
OBM系列欧式磨采用内部门板内面与进风蜗壳内面在同一曲面上,这样就能有效的避免涡流效应。内筒与混合气粉之间采用隔离结构,能够有效提高选粉效率和选粉精度。
【工作原理】
欧版磨粉机整机工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将物料均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走,经选粉机进行分级,符合细度的粉子随气流经管道进入旋风集粉器内,进行分离收集,再经出粉管排出即为成品粉子。气流再由旋风集粉器上端回风管吸入引风机。

本机整个气流系统是密闭循环的,并且是在负压状态下循环流动的。在磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发膨胀改变了气流量,以及整机各管道接合处密封不严,让外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机间的排气管来达到气流的平衡,并将多余气体导入布袋除尘器内,把余气带入的微粉收集下来,余气被净化后排出。
主机工作过程是电动机通过一副三角带轮带动横向传动轴转动,横向传动轴再通过另一端的锥齿轮带动主机主轴,主轴的上端连接着磨辊吊架,磨辊装置通过横担轴吊装在磨辊吊架上并形成摆动支点,其不仅围绕中心轴回转,同时在离心力的作用下磨辊沿着磨环内圆滚动,磨辊本身因摩擦作用而自转。磨辊吊架下端装有铲刀架,铲刀架的下法兰上装有倾斜的铲刀,铲刀的前端接近磨室衬板,后端位于磨辊与磨环形成的楔形间隙内,铲刀与磨辊同转过程中把物料铲抛喂入磨辊磨环之间而被挤压、碾碎。从磨环底部进入磨腔的气流将小颗粒粉料带入选粉机,由此而达到制粉目的。
【技术参数】



   型号OBM110OBM138OBM176
磨辊数量(个)445
磨环内径(mm)Ф1100Ф1380Ф1750
主机转速(r/min)1209675
进料最大尺寸(mm)< 30< 35< 40
成品粒度(mm)1.6~0.045 最细可达0.0381.6~0.045 最细可达0.0381.6~0.045 最细可达0.038
产量(t/h)3.5~106.5~1511~25
外形尺寸(mm)8425×7933×86429860×8540×1022712182×8835×9916
总重(t)1828.546

名称项目单位规格、技术数据
OBM110OBM138OBM176
主机电动机型号Y280M-6Y315M-6Y355M1-6
功率千瓦5590160
转速转/分980990990
选粉机调速电动机型号YCT200-4A(YCT200-4B)YCT200-4B(YCT225-4A)YCT225-4A(YCT225-4B)
功率千瓦5.5(7.5)18.530
转速转/分125~1250125~1250125~1250
离心引风机电动机型号Y250M-4Y280M-4Y315L2-4
功率千瓦55110200
转速转/分148014801480
辅 机部分斗提斗提型号TH250TH315TH315
电机型号Y100L2-4Y100L2-4Y112M-4
电机功率千瓦334
电机转速转/分143014401440
颚破颚破型号PE250×400PE250×750PE250×750
电机型号Y180L-6Y180L-6Y200L2-6
电机功率千瓦151522
电机转速转/分970970970

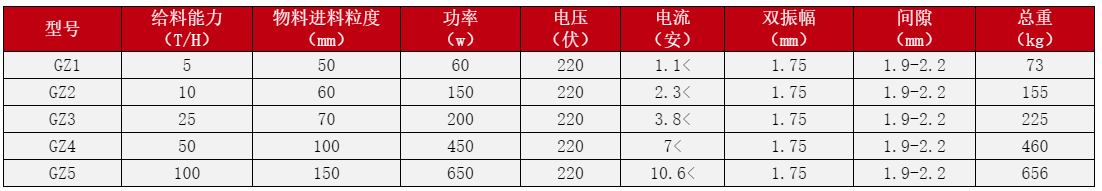

给料机型号GZ2FGZ3FGZ4F
功率150200450

本文关键词:科兴重工,机械,破碎机

如果您对科兴重工的项目施工感兴趣或有任何疑问,请点击在线咨询或致电:400-770-7789 ,科兴重工机械、破碎机、制砂机、生产线等23万平米实景展厅欢迎您的到来!(备注:科兴重工网站所有施工安装图片均为工地实拍,杜绝造假,严禁盗用)
