脉冲除尘器

2020-3-10 9:38:23 分类:

【进料粒度】0-10

【生产能力】2-50t/h

【适用物料】

JDMC系列脉冲除尘器广泛应用于矿山采掘、电炉冶炼、机械制造、化工制品、水泥建材等各种工矿企业非纤维性工业粉尘的除尘净化。


【应用领域】

1、结构:

本系列除尘器共有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型两种。JDMC单机系列壳体采用全钢结构(图1),具有耐高温,耐腐蚀,气密性好等优点,它由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成。


脉冲除尘器

JDMC型脉冲除尘器是我公司在MC 型脉喷袋式除尘器的基础上,经过实践,改进研制开发的一种节能环保型除尘器。该设备设计合理,博采国内外单机脉冲除尘器技术之精华,采用脉冲喷吹的清灰方式,具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行可靠等优点。


工作原理

含尘气体由灰斗金风口进入除尘器,通过下灰斗进入过滤室,较粗颗粒直接落入灰斗,滤袋过滤后的净空气进入净气室,由风机排入大气。随着过滤时间的增加,附着在滤袋上的粉尘越来越多,滤袋阻力增加,致使处理风量逐渐减少,影响设备正常运行,本系列采用不同断定时循环清灰,清灰时有脉冲控制仪发出信号顺序开启各脉冲阀,分气包内的压缩空气瞬间经脉冲阀至喷吹管进入滤袋,滤袋瞬间急剧膨胀,使滤袋表面的粉尘层脱落,滤袋阻力复原,清下的粉尘落入灰斗,轻排灰阀排出,全部滤袋喷吹清灰结束后,除尘器恢复正常工作。

本除尘器采用下进风、外滤式、清灰方式为脉喷清灰,操作简单方便,可靠。

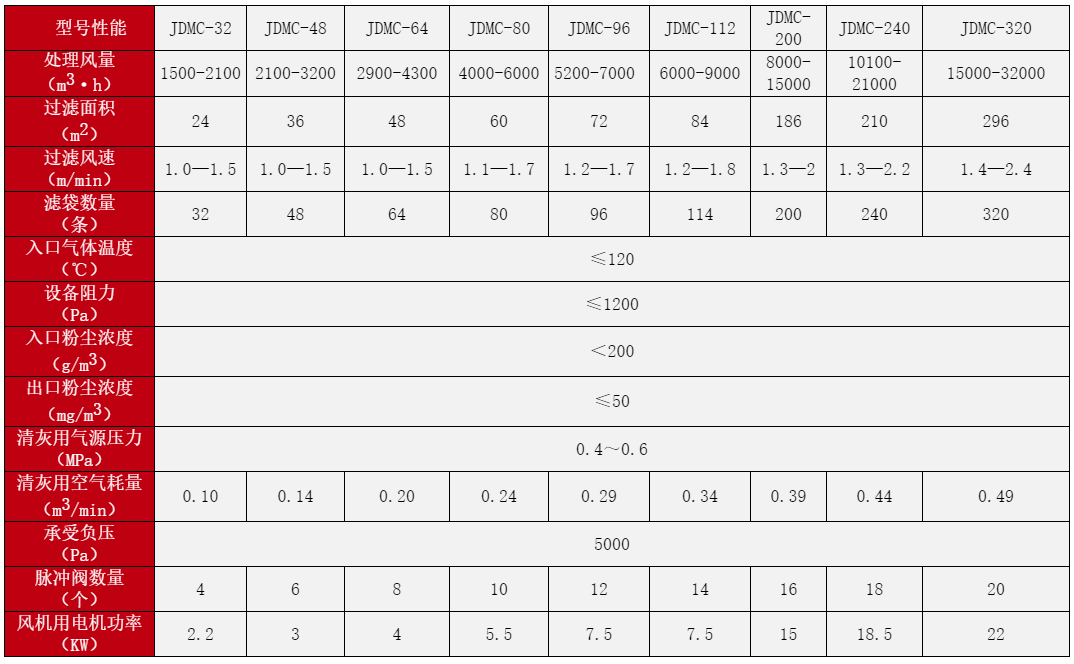

主要技术参数

  型号性能

JDMC-32

JDMC-48

JDMC-64

JDMC-80

JDMC-96

JDMC-112

JDMC-200

JDMC-240

JDMC-320

处理风量

(m3·h)

1500-2100

2100-3200

2900-4300

4000-6000

5200-7000

6000-9000

8000-15000

10100-21000

15000-32000

过滤面积(m2

24

36

48

60

72

84

186

210

296

过滤风速(m/min)

1.0—1.5

1.0—1.5

1.0—1.5

1.1—1.7

1.2—1.7

1.2—1.8

1.3—2

1.3—2.2

1.4—2.4

滤袋数量(条)

32

48

64

80

96

114

200

240

320

入口气体温度(℃)

≤120

设备阻力(Pa)

≤1200

入口粉尘浓度(g/m3

<200

出口粉尘浓度(mg/m3

≤50

清灰用气源压力(MPa)

0.4~0.6

清灰用空气耗量(m3/min)

0.10

0.14

0.20

0.24

0.29

0.34

0.39

0.44

0.49

承受负压(Pa)

5000

脉冲阀数量(个)

4

6

8

10

12

14

16

18

20

风机用电机功率(KW)

2.2

3

4

5.5

7.5

7.5

15

18.5

22结果
