欧版磨粉机

2020-3-9 9:27:07 分类:

【进料粒度】30-40mm

【生产能力】3.5-25t/h

【适用物料】

石灰石,方解石,大理石,滑石,重晶石,石膏、石灰、重钙、凹凸棒土、白云石,煤,长石,石英,石墨,煤矸石,萤石,矿渣,水泥熟料,铝矾土,高岭土,水泥(生熟料)、活性炭,石油焦,粉煤灰,氧化铁红等。

【应用领域】

QBM系列磨粉机广泛适用于冶金、建材、化工等行业产品物料的粉磨加工。

欧版磨粉机

OBM系列磨粉机是吸收欧洲磨粉机先进系统结合我国的实际情况改进整合的一种新型节能的磨粉设备,结构更加紧凑,安装调节更加方便快捷,生产效率有了大大的提升,

OBM系列磨粉机和传统的磨粉机相比:它增大了磨粉的工作腔。优化了磨机的 风力循环系统,重新计算调整了主机功率和风机功率的投入比。实现了在低耗能的情况下同等功率较传统磨机相比较,生产的成本有了大大的提升。

OMB系列磨粉机的动力传统系统,主机采用减速机传动方式。改变了传统设备的皮带轮传动方式。解决了皮带轮涡轮传动在生产过程中产生的暴死现象,并且、电机、减速机、主机每部分都有联轴器连接。维修方便,克服了传统磨机的传动系统,出了问题整机拆卸的弊端。整套磨机所有的动力都采用软启动方式,选粉机电机加装了变频器调速装置,所生产的成品粉细度的选择范围有了大大提高。

生产成本低,性能高,稳定性好,可靠性高、产品粒度组成好.

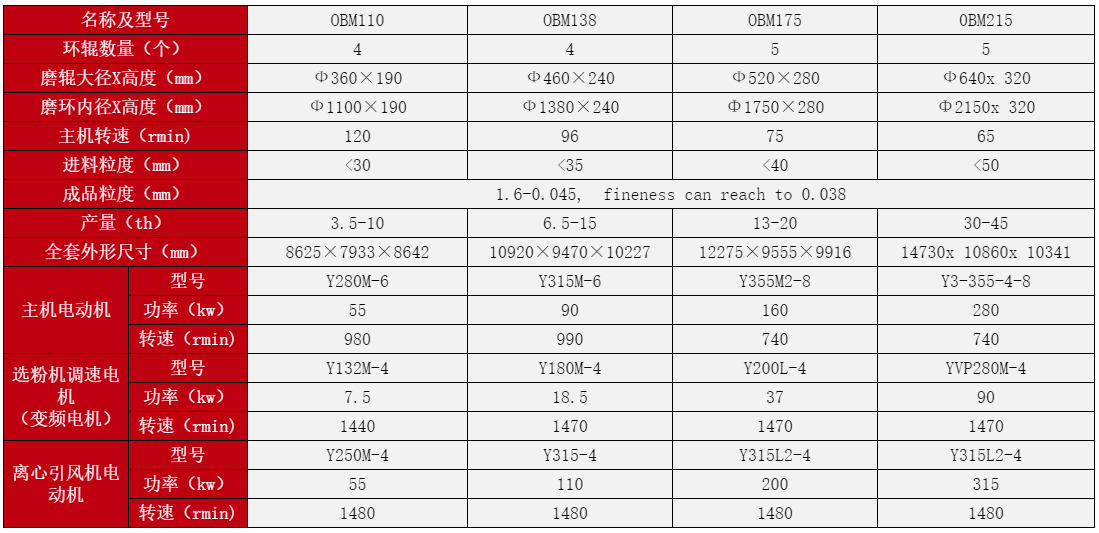

主要技术参数

名称及型号

OBM110

OBM138

OBM175

0BM215

环辊数量(个)

4

4

5

5

磨辊大径X高度(mm

Ф360×190

Ф460×240

Ф520×280

Ф640x 320

磨环内径X高度(mm

Ф1100×190

Ф1380×240

Φ1750×280

Φ2150x 320

主机转速(rmin)

120

96

75

65

进料粒度(mm

<30

<35

<40

<50

成品粒度(mm

1.6-0.045,  fineness can reach to 0.038

产量(th

3.5-10

6.5-15

13-20

30-45

全套外形尺寸(mm

8625×7933×8642

10920×9470×10227

12275×9555×9916

14730x 10860x 10341

主机电动机

型号

Y280M-6

Y315M-6

Y355M2-8

Y3-355-4-8

功率(kw

55

90

160

280

转速(rmin)

980

990

740

740

选粉机调速电机
(变频电机)

型号

Y132M-4

Y180M-4

Y200L-4

YVP280M-4

功率(kw

7.5

18.5

30

90

转速(rmin)

1440

1470

1470

1470

离心引风机电动机

型号

Y250M-4

Y315-4

Y315L2-4

Y315L2-4

功率(kw

55

110

200

315

转速(rmin)

1480

1480

1480

1480

工作原理

磨粉机整机工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将物料均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走,经选粉机进行分级,符合细度的粉子随气流经管道进入旋风集粉器内,进行分离收集,再经出粉管排出即为成品粉子。气流再由旋风集粉器上端回风管吸入引风机。本机整个气流系统是密闭循环的,并且是在负压状态下循环流动的。

在磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发膨胀改变了气流量,以及整机各管道接合处密封不严,让外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机间的排气管来达到气流的平衡,并将多余气体导入布袋除尘器内,把余气带入的微粉收集下来,余气被净化后排出。

主机工作过程是电动机通过一副三角带轮带动横向传动轴转动,横向传动轴再通过另一端的锥齿轮带动主机主轴,主轴的上端连接着磨辊吊架,磨辊装置通过横担轴吊装在磨辊吊架上并形成摆动支点,其不仅围绕轴回转,同时在离心力的作用下磨辊沿着磨环内圆滚动,磨辊本身因摩擦作用而自转。磨辊吊架下端装有铲刀架,铲刀架的下法兰上装有倾斜的铲刀,铲刀的前端接近磨室衬板,后端位于磨辊与磨环形成的楔形间隙内,铲刀与磨辊同转过程中把物料铲抛喂入磨辊磨环之间而被挤压、碾碎。从磨环底部进入磨腔的气流将小颗粒粉料带入选粉机,由此而达到制粉目的。
