新型冲击式制砂机

VSI系列制砂机(又称VSI系列立轴冲击式破碎机)是我公司研制成功的新型制砂设备。多年的技术积淀,现代化加工设备的精工制作保证了VSI新型制砂机在同行业的地位。优异的性价比、可靠性在同类产品中独树一帜。VSI系列立轴冲击式破碎机是结合中国的工况条件,经过改进设计的新型制砂整形设备,也是目前高性能制砂整形设备。

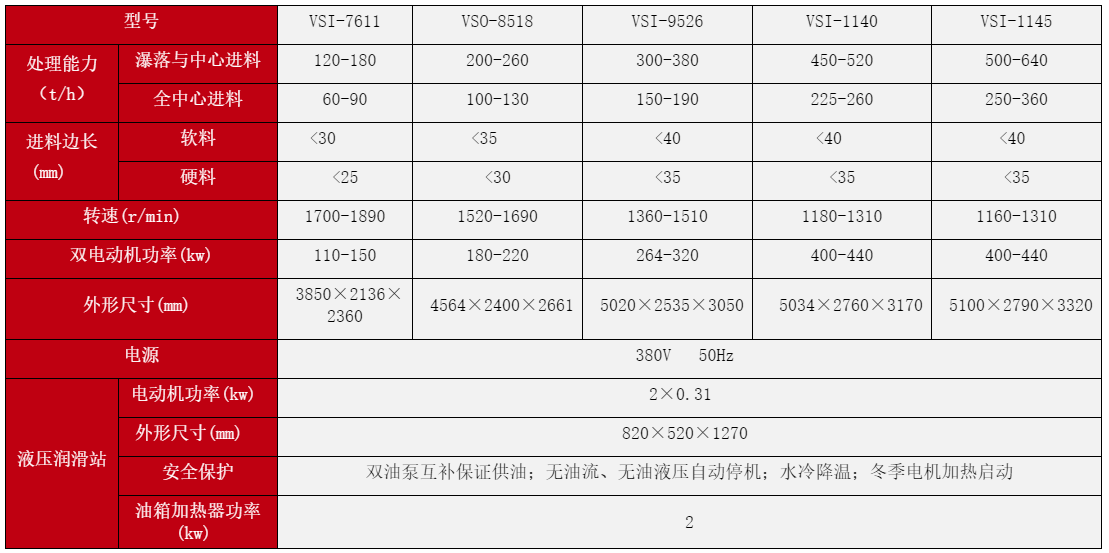

主要技术参数

型号VSI-7611VSO-8518VSI-9526VSI-1140VSI-1145
处理能力(t/h) 瀑落与中心进料120-180200-260300-380450-520500-640
全中心进料 60-90100-130150-190225-260250-360
进料边长(mm)   软料
<30     <35   <40<40   <40
硬料<25<30<35<35<35
转速(r/min)  1700-18901520-16901360-15101180-13101160-1310
双电动机功率(kw)110-150180-220264-320400-440400-440
外形尺寸(mm) 3850×2136×2360 4564×2400×2661 5020×2535×3050  5034×2760×3170 5100×2790×3320
电源 380V   50Hz
液压润滑站电动机功率(kw) 2×0.31
外形尺寸(mm)   820×520×1270
安全保护  双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动

油箱加热器功率

(kw)

2


性能特点

VSI制砂机作为新型制砂机设备,优点众多:

1、处理量大、产量高---与同等功率下的传统设备相比,产量提高30百分之;

2、易损件消耗低---佳的破碎腔物料撞击角度设计,大大降低了耐磨件的损耗,比传统设备运行费用低百分之30;

3、成品粒形优异---成品呈立方体,粒形好、级配合理、细度模数可调;在人工制砂和石料整形方面具有独特优势;

4、液压装置、易于维护---液压起盖装置,使破碎腔内部件检修拆换方便快捷,缩短停机时间,降低维护成本;

5、自动检测、可靠---自带振动检测与报警装置,如果设备运转异常,自动发出警告,设备停止工作,达到保护机器的目的;

6、稀油润滑、自动保养---国际先进的稀油润滑站,双油泵互补供油,自动检测油量油压,不符合设定标准值自动停机;油液冷却及加热装置确保轴承润滑始终处于佳状态,从而解决轴承散热问题,使主轴轴承保持恒温,延长维护周期和使用寿命;

7、安装简便、易于操作---结构紧凑、安装方式多样,安装、维护和保养简单,操作使用方便;

8、一机多用、应用广泛---独特可变的进料方式可满足不同用户对人工制砂、碎石整形、特殊物料细碎等多样需求;

9、品质保证---德国新技术工艺,先进的铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,大大的提高了设备的内在质量和外观品质;


工作原理

VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗,经中间进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中间进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
